Zayıf akım elemanları olarak zil sembolleri bulunur.
Zil Sembolleri Komutu
Zil sembolleri eklemek için kullanılır.
a)Görsel Menülerle Zil Sembollerini Ekleme

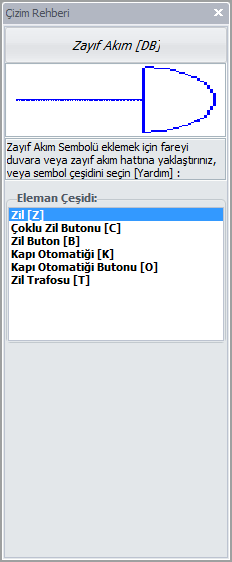

Ribbon Menü>Elektrik Çizim>Zayıf Akım Elemanları>Zil Sembolleri menüsünden zil sembolleri komutu çalıştırılır.Bu komut çalıştırıldığında çizim rehberi penceresi Şekil 2.1.2-A ‘daki gibi görünecektir.
Şekil 2.1.2-A Zil sembolleri komutu çalıştırıldığında çizim rehberinin görüntüsü
Eklenecek zil sembolü çizim rehberinden seçilir ve mouse imleci duvara veya zil tesisatı hattına yaklaştırılır.Şekil 2.1.2-B de mouse imleci zil tesisatı hattına yaklaştırıldığında ve tıklanıp zil sembolünün eklenmesi görülmektedir.
 |  |
Şekil 2.1.2-B Zil sembolleri komutunda mouse imlecinin hata yaklaştırılması (Soldaki) ve yaklaştırıldıktan sonra tıklama sonucu zil sembolünün eklenmiş hali (Sağdaki)
Şekil 2.1.2-B de görüldüğü gibi zil sembolü hattın ortasına eklendiğinde buat otomatik olarak eklenmektedir.
Eğer mouse imleci zayıf akım hattına değil de duvara yaklaştırılsaydı buat eklenilmeyecek ve duvardan 5.0 birim uzağa eklenecekti.
b-)Komutlarla Zil Sembollerini Ekleme
Zil sembolleri için DOORBELL veya kısaca DB komutu çalıştırılır.Bu komut çalıştırıldığında komut satırı Şekil 2.1.2-C de olduğu gibi görünecektir.
Şekil 2.1.2-C Zil sembolleri komutu çalıştırıldığında komut satırındaki seçenekler
Şekil 2.1.2-C ‘de görüldüğü gibi DOORBELL komutunun tek bir seçeneği var o da sem çeşididir. Diğer komutlarda olduğu gibi sembol çeşidini değiştirmek için yardımcı komut kullanılır.Sembol çeşitleri için yardımcı komutların listesini Y yardımcı komutuyla öğrenilebilir. Tablo 2.1.2-A ‘da zil sembol çeşitleri için yardımcı komutlar görülmektedir.

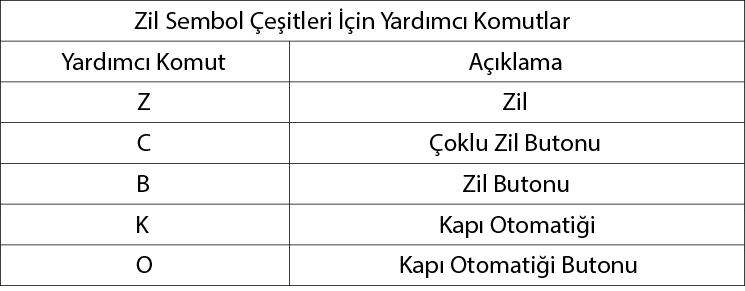

Tablo 2.1.2-A ‘da zil sembol çeşitleri için yardımcı komutlar
