Elektrik projesi için gereken tablolardan “Tablo Yükleme Cetveli” ‘ni otomatik olarak oluşturur.Tablo Yükleme Cetveli linye hatlarını , bu hatlara bağlı yükleri ve kullanılması gereken sigorta akım ve çeşitleri ile panoların kurulu güçleri, talep güçleri ve sigorta akımlarını içerir.
Tablo yükleme cetvelini oluşturmak için bu menüdeki “Otomatik Tablo Yükleme Cetveli” sihirbazının bütün sayfalarını tamamlamak gerekmektedir. Bir örnek üzerinde bu sihirbazı baştan sona kadar tamamlayalım.
Örnek:
Örnek projemizde şu panolar yer alsın:
Bodrum Panoları:BT1,BT2 (Müşterek panoya bağlı)
Zeminde Depolar:DT (Müşterek panoya bağlı)
Müşterek Pano:MT
Asansör:AKT (Müşterek panoya bağlı)
Normal Kat Panoları:NT1,NT2
Projemiz iki normal kata sahip olsun.

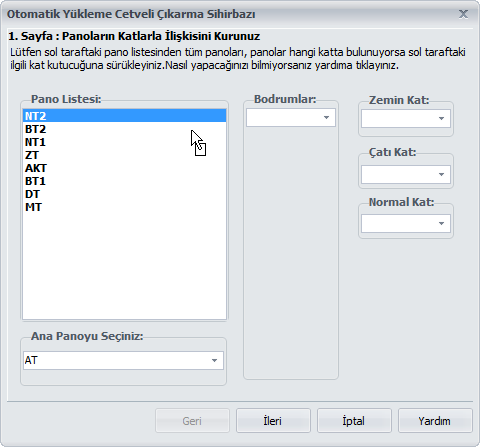

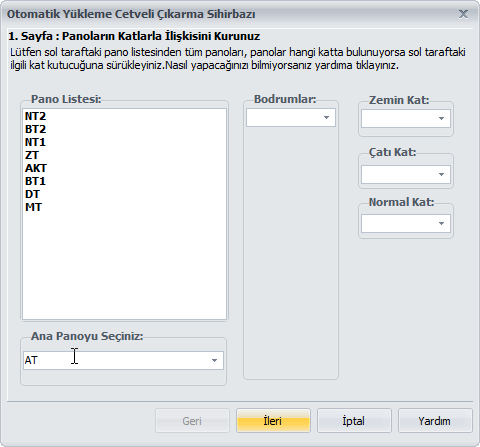

Şekil 3.1.1-A Otomatik Tablo Yükleme Cetveli sihirbazı başlatıldığında
Örnek projemiz için “Otomatik Tablo Yükleme Cetveli” sihirbazı çalıştırıldığında Şekil 3.1.1-A daki gibi görünecektir. Bu durumda Pano Listesi altındaki panolarımızın ilgili kat kutucuklarına sürüklenmesi istenmektedir.
Sürükleme işlemi örneği Şekil 3.1.1.B de gösterilmiştir.

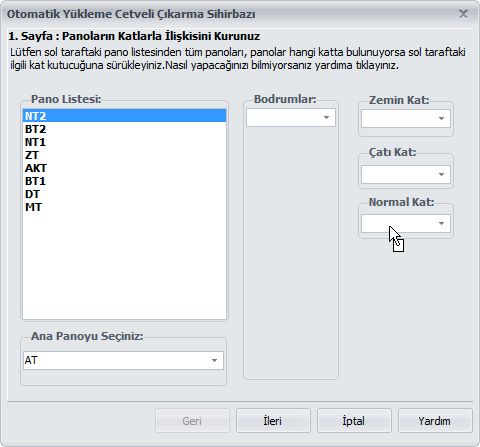

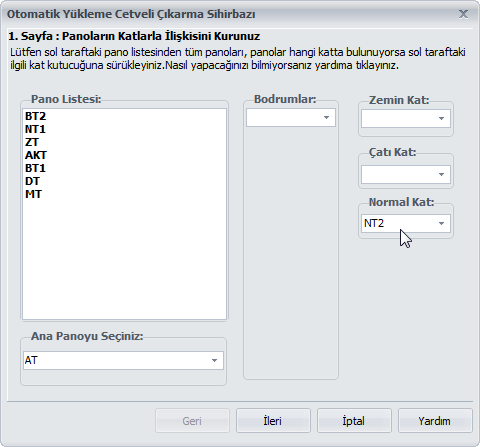

Şekil 3.1.1-B Örnek bir sürükleme işlemi NT2 panosu Normal Kat kutucuğuna sürüklendi
Sürükleme işleminin tersi de yapılabilir yani NT2 Normal Kat kutucuğundan diğer alanlara sürüklenebilir.
Şekil 3.1.1-B de görüldüğü şekilde diğer panolar da ilgili kat kutucuklarına sürüklenir.
Birinci sayfadaki sürükleme işleminden sonra ikinci sayfaya geçilir.İkinci sayfa Şekil 3.1.1-C de gösterilmiştir.

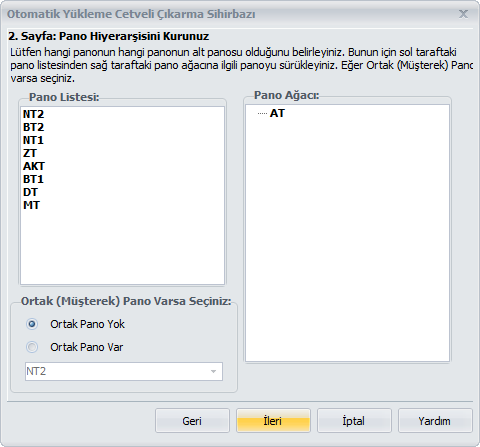

Şekil 3.1.1-C Otomatik tablo yükleme cetveli 2. sayfası
İkinci sayfada pano hiyerarşisi kurulur. Şekil 3.1.1-C deki Pano listesindeki panolar Pano Ağacı ‘na sürüklenir.Şekil 3.1.1-D de sürükleme işlemi yapıldıktan sonraki görüntüsü verilmiştir.

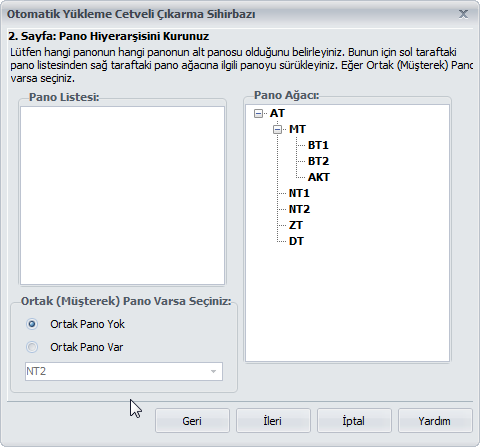

Şekil 3.1.1-D Panolar pano ağacına sürüklendikten sonra
Panolar Şekil 3.1.1-D de gösterildği gibi sürüklenmiştir.Pano ağacına dikkat edilirse BT1,BT2, ve AKT panoları MT altına sürüklenmişlerdir çünkü bu panolar müşterek panoya bağlı ve müşterek panonun alt panolarıdır.
Pano sürükleme işleminden sonra sihirbazın sol alt kısmında yer alan “Ortak (Müşterek) Pano Varsa Seçiniz” başlığı altında “Ortak Pano Var” seçeneği tıklanır ve onun altındaki listeden müşterek pano seçilir.
Dikkat:
“Otomatik Tablo Yükleme Cetveli” de pano sürükleme işlemlerinde sürükleme sırası önemli değildir
Üçüncü sayfaya geçilir.Üçüncü sayfa Şekil 3.1.1-E de gösterilmiştir.

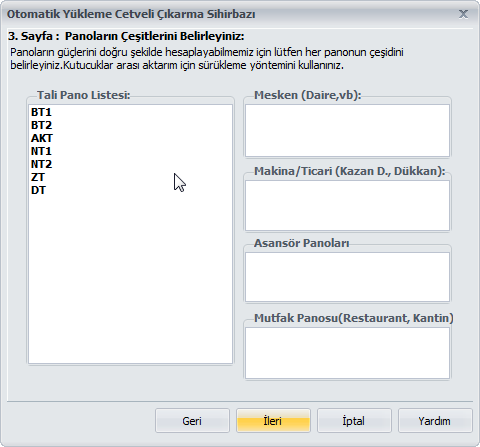

Şekil 3.1.1-E Otomatik Tablo Yükleme Cetveli Sihirbazı Üçüncü Sayfa
Üçüncü sayfada panoların çeşidi belirlenir.Burada BT1,BT2 depo sayıldıklarından Maina/Ticari , DT dükkan olduğu için Makina/Ticari , AKT Asansör . NT1 , NT2, ve ZT mesken panolarıdırlar.
Şekil 3.1.1-F de sürükleme sonucu gösterilmiştir.

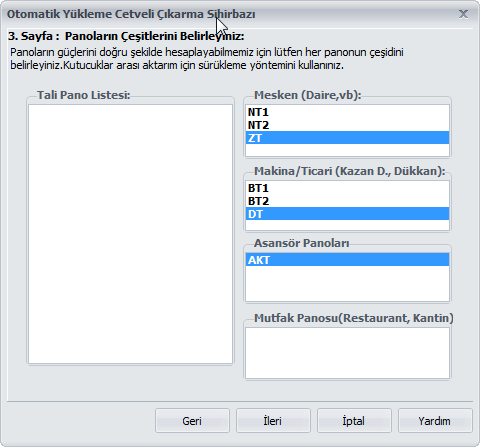

Şekil 3.1.1-F Üçüncü sayfada panolar sürüklendikten sonra
Dördüncü sayfaya geçilir.Dördüncü sayfa Şekil 3.1.1-G de dördüncü sayfa gösterilmiştir.

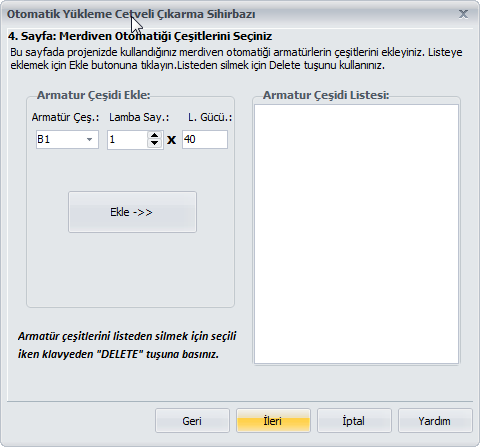

Şekil 3.1.1-G de Otomatik Tablo Yükleme Cetveli Sihirbazı Dördüncü Sayfa
Dördüncü sayfada projede merdiven aydınlatması için kullanılan armatür çeşitleri girilir.Örneğimizde B1 1×60 W lık kullandığımızı varsayalım bu durumda Şekil 3.1.1-G de gösterilen lamba gücü 60 yapılır ve ekle butonuna tıklanır.Armatür çeşidi listeye eklenmiş olunur.
Beşinci sayfaya geçilir.Beşinci sayfa Şekil 3.1.1-H’de verilmiştir.

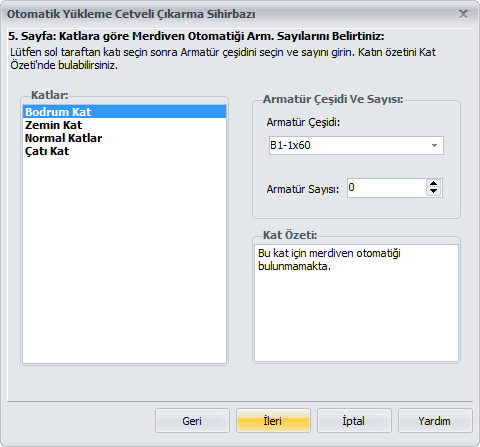

Şekil 3.1.1-H Otomatik Tablo Yükleme Cetveli Beşinci Sayfa
Beşinci sayfada her katta kullanılan merdiven aydınlatması için armatür sayısı girilir. Bu sayfada Armatür çeşidi seçilir ve sayısı girilir.Katın özeti sihirbazın sağ alt kısmında gösterilir.
Merdiven aydınlatması için armatür sayıları seçildikten sonra altıncı sayfaya geçilir.

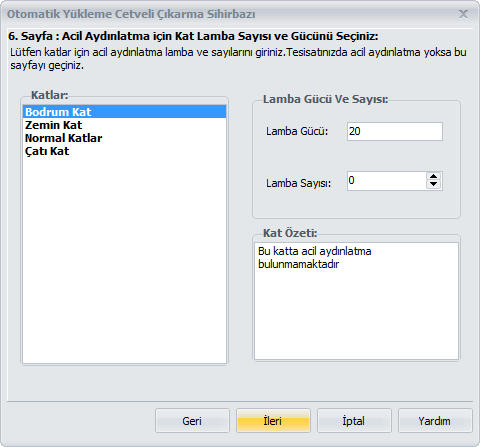

Şekil 3.1.1-I Otomatik Tablo Yükleme Cetveli Sihirbazı Altıncı Sayfa
Altıncı sayfada acil aydınlatma için katların lamba sayısı ve lamba gücü girilir.
Dikkat:
“Yeni Proje Başlatma Sihirbazı” ile proje oluşturulduğunda proje özelliklerinde “Acil Aydınlatma Tesisatı” seçilmemişse Otomatik Tablo Yükleme Cetveli sihirbazının bu sayfası görünmez.Bu sayfa ancak acil aydınlatma tesisatı varsa görünür.
Proje oluşturulduktan sonra da projenin özellikleri Ribbon Menü > Araçlar >Ayarlar>Proje Ayarları menüsünden de değiştirilebilir.
Yedinci sayfaya geçilir.Yedinci sayfa Şekil 3.1.1-İ d verilmiştir.

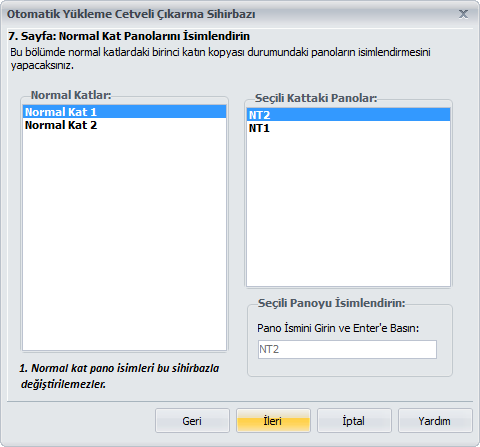

Şekil 3.1.1-İ Otomatik Tablo Yükleme Cetveli Sihirbazı 7.Sayfa
Yedinci sayfada birici kat normal kat panoların diğer katlar için isimleri girilir. İsim girme ikinci kattan itibaren yapılır.Pano seçilir , ismi girilir ve enter ile onaylanır.Eğer isimler girilmez ise örneğin NT ismindeki pano ikinci kattaki ismi NT_2, üçüncü kattaki ismi NT_3 vb şekilde isimlendirilir.Bu örneğimizde NT1_2 => NT3 ve NT2_2 =>NT4 yapalım. Böylece panolarımız NT1,NT2,NT3 ve NT4 olacaktır. İsimlendirme işlemi Şekil 3.1.1-J de verilmiştir.

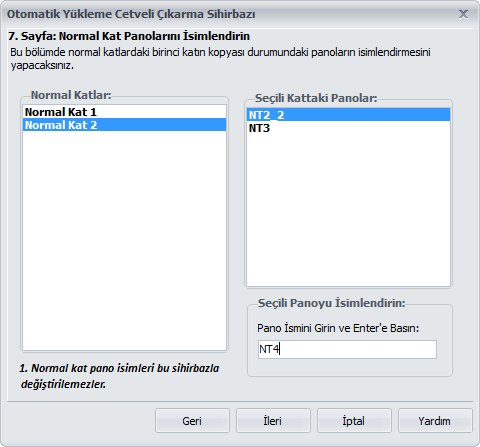

Şekil 3.1.1-J Normal kat panolarının isimlendirilmesi
Normal kat panolarının isimlendirilmesi bittikten sonra sonraki ve son sayfaya geçelim.
Şekil 3.1.1-K de Otomatik Tablo Yükleme Cetveli sihirbazı 8. Sayfası verilmiştir.

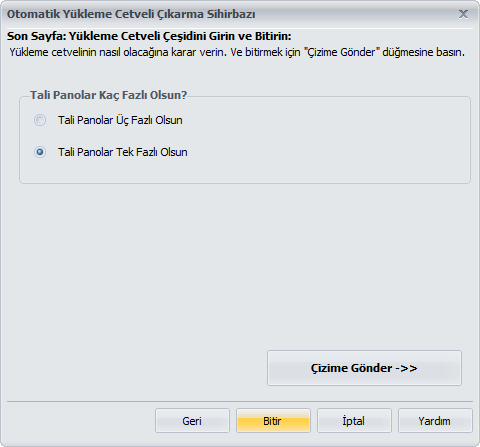

Şekil 3.1.1-L Otomatik Tablo Yükleme Cetveli Sihirbazı son sayfası
Sihirbazın son sayfasında çizilecek yükleme cetveli için tali panoların nasıl dağıtılacağı seçilir.Tali pano üç fazlı veya tek fazlı dağıtılabilir. Seçim yapıldıktan sonra aşağıdaki “Çizime Gönder” butonuna tıklanır. Buton tıklandıktan çizilecek tablo yükleme cetvelini projeye eklemek için farenin yanında görülen dörtgen proje çizim alanında boş bir alana gelecek şekilde çizim alanında bir yer tıklanır.
