Bu komut birden fazla hattan oluşan çizgiler çizmek için kullanılır. Bu komut ayrıca komut satırına MLINE veya ML yazıp Enter’e basılarak da çalıştırılabilir. Şekil 4.1.14-A da örnek bir çoklu hat çizimi verilmiştir.

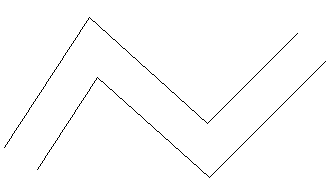

Şekil 4.1.14-A Örnek bir çoklu hat çizimi
Çoklu hat çizim komutu çalıştırıldıktan sonra komut satırında ilk noktanın girilmesi istenir. İlk noktayı girdikten sonra komut satırında şu seçenekler görülecektir:
“Sonraki noktayı girin veya [End(son)/Close(kapat)/Undo(geri)]:”
Çizim esnasında ayrıca sağ tıklama menüsünden de bu seçeneklere erişilebilir. Bu seçenekler şunlardır:
- End(son): Çizimi bitirir
- Close(kapat): Çoklu hattın ilk noktası ile son noktasını birleştirir ve çizimi bitirir
- Undo(geri): Çizimi bir adım geri götürür
Şekil 4.1.14-B de Close seçeneğine örnek verilmiştir.

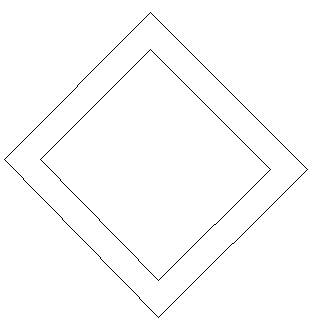

Şekil 4.1.14-B Çoklu hat çizerken Close seçeneği ile kapalı şekil elde etme
