Bu komutla objelerin simetrisi veya aynadaki görüntüsü alınabilir. Ayrıca komut satırına MIRROR veya MI yazıp Enter’e basılarak da bu komut çalıştırılabilir.
Dikkat
FalcoCAD’te aynalama işleminden sonra kaynak objeler silinmektedir.
Aynalama komutu başlatıldıktan sonra şu adımlar uygulanır
- Fare imlecinin yanında S harfi görüldüğünde objeler seçilir. Bazı objelerin seçimini kaldırmak için Shift basılı iken üzerlerine tıklanır.
- Objelerin seçimi bitirmek için sağ tıklanır.
- Simetri ekseninin ilk ilk noktası belirlenir
- Simetri ekseninin ikinci noktası belirlenir.
Örnek
Komut başlatıldıktan sonra Şekil 4.2.7-A da ki gibi objeler seçilir.

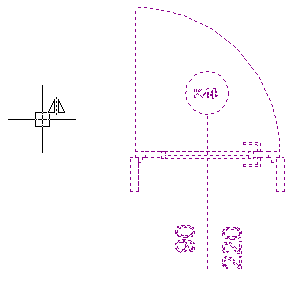

Şekil 4.2.7-A Simetri için objeler seçildi
Objeler seçildikten sonra simetri ekseninin her iki noktası seçilir. Şekil 4.2.7-B de simetri ekseninin noktaları belirleme gösterilmiştir.

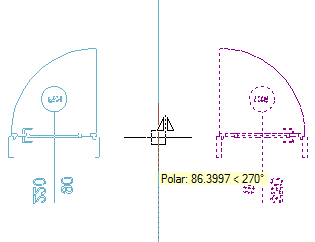

Şekil 4.2.7-B Simetri ekseninin her iki noktası belirlenirken
Simetri ekseninin her iki noktası belirlendikten sonra Şekil 4.2.7-C deki gibi simetri alınmış olunur.
Şekil 4.2.7-C Simetri alındıktan sonra kaynak objeler silindi
