Doğrusal yani düz yerlerin uzunluk ölçüsünü hesaplamak ve yazdırmak için kullanılır. Doğrusal ölçü için iki nokta belirlenir. Bu iki noktaya göre dikey yada yatay doğrusal uzunluk ölçüsü alınır.
Örnek:
Şekil 4.3.1-A daki gibi bir kapı olsun. Bu kapının genişliğini ölçelim.

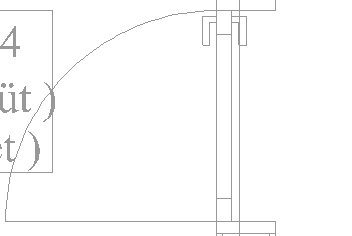

Şekil 4.3.1-A Kapı genişliğinin doğrusal ölçüsünü alma
Doğrusal ölçü komutu çalıştırıldıktan sonra çizim modları araç çubuğundan Nesne Yakala modu aktif edilir. Sonra doğrusal ölçünün ilk noktası Şekil 4.3.1-B deki gibi belirlenir.

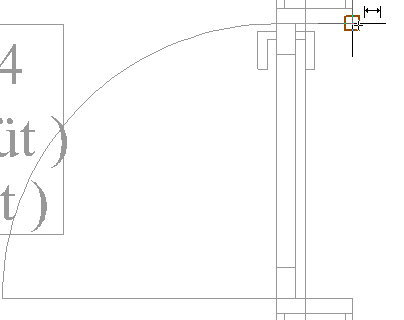

Şekil 4.3.1-B Doğrusal ölçü için ilk nokta belirlenir
Doğrusal ölçü için ilk nokta belirlendikten sonra ikinci nokta Şekil 4.3.1-C deki gibi belirlenir.

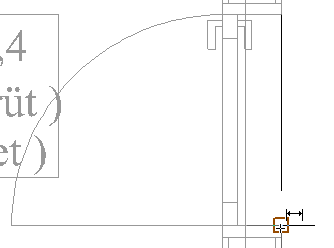

Şekil 4.3.1-C Doğrusal ölçünün ikinci noktası belirlenir
Doğrusal ölçünün ikinci noktası da belirlendikten sonra ölçü kapının hangi tarafına yazılmak isteniyorsa yeri fare ile belirlenir.Şekil 4.3.1.-D de ölçü yeri belirlendikten sonra görülmektedir.

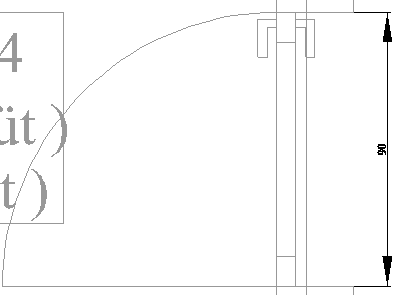

Şekil 4.3.1-D Ölçünün yeri belirlendikten sonra
Şekil 4.3.1-D de doğrusal ölçünün görüntüsü verilmiştir. Bu ölçüye göre kapının genişliği 90 birimdir. Ve eğer birim cm cinsinden ise 90 cm dir.
Dikkat:
Ölçülerin yazısı ve stili değiştirilebilir. Bunun için ölçülendirme stilleri konusuna bakınız.
